產品簡介

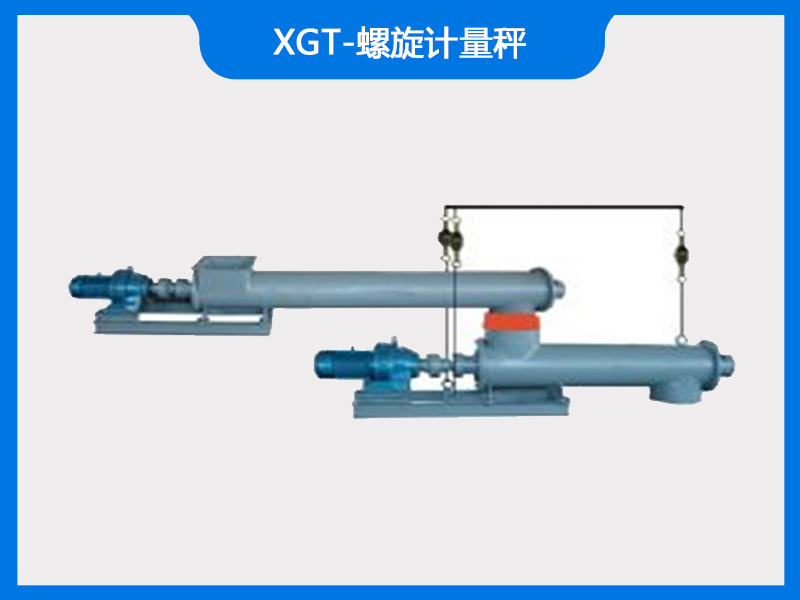

       懸掛式螺旋計量秤又稱鉸秤是本公司生產用于對各種粉狀工業原料的連續輸送、動態計量與控制的稱重設備。具有計量精度高、運行可靠、維護使用簡單、環境適應能力強。

由三只高精度拉力傳感器垂直懸掛計量螺旋秤進行計量工作，其結構簡單新穎、維修方便、技術指標先進、橫截面尺寸小，密封性能好，操作安全方便，便于中間裝、卸料；

中間吊軸承采用滾動式或滑動式兩種結構，均設防塵、密封裝置，操作維修方便。

適用物料

可廣泛用于水泥、電力、冶金、化工等行業。（如：水泥生料、粉煤灰等）。

產品特點

1、給料螺旋具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，不易沖料。
2、穩流給料螺旋與計量螺旋同步調速，穩流給料螺旋物料填充系數1.0，計量螺旋物料填充系數為0.6，臺時產量大范圍（1：10）調整時，重量信號真實，計量精度高。
3、螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長。
4、螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料。
5、計量精度高，結構簡單，密封性好，運行可靠穩定。
6、穩流給料螺旋和計量輸送螺旋之間為軟連接，可根據現場要求任意調整水平安裝角度。
7、采用溢流給料螺旋，可同時起到鎖料、鎖風、穩流、多種功能。

工作原理

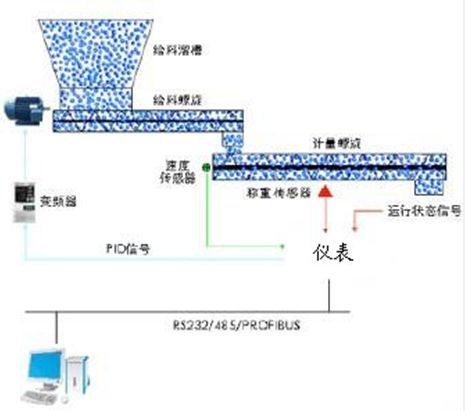

物料由進料口經螺旋輸送機輸送到下面連接的計量，安裝于計量上面的稱重傳感器檢測到物料的重量并產生以正比于稱重載荷的電壓信號送入控制器，和預設的速度數據一起（雙管計量時，計量為恒速運轉，即速度信號為計量的設計值）運算后得出瞬時流量和累計重量值。控制系統將實際流量信號和設定流量信號進行比較，通過PID調節輸出控制信號給變頻器，動態調節喂料的速度，從而實現定量給料。
典型系統主要由穩流給料螺旋、計量輸送螺旋、變頻器、荷重傳感器、測速傳感器和電控系統組成。

技術參數

規格型號	逆流螺旋直徑	流量范圍（m3/h）	計量精度
XGT20	φ200	0.5-5	優于1%
XGT25	φ250	0.5-15	優于1%
XGT30	φ300	2-25	優于1%
XGT35	φ350	4-35	優于1%
XGT40	φ400	6-45	優于1%
XGT45	φ450	8-55	優于1%
XGT50	φ500	10-65	優于1%
